Tarjeta madre y sus componentes
Introducción
Como ya sabemos en el mercado de las computadoras tenemos un gran mundo de hardware, que si elegimos muy bien al momento de adquirir un buen hardware le daremos mucha más vida útil a nuestro computador.
Gracias a sus arquitectura modular , una computadora se puede actualizar en su capacidad de procesos y así poder instalar nuevas versiones de los programas , ampliar la memoria RAM , el Procesador , capacidad del Disco Duro y Tarjeta madre por nombrar algunas.
Como la evolución de las computadoras es tan rápido, que si compramos una hace dos años o incluso un años atrás , en estos momentos puede parecer vieja si , así es, ya que la evolución de estos aparatos es tan rápida el mejorar su capacidad y su diseños con nuevas tecnologías , para ejecutar nuevos software mas avanzados .
Componentes internos
Lo primero que se tiene que hacer es chequear los componentes internos del gabinete de la computadora:
- Fuente de poder: produce los voltajes y corrientes para que la computadora funcione.
- Microprocesador: circuito que realiza todas las operaciones matemáticas y lógicas de una PC, es el celebro de la computadora.
- Memoria RAM (Randon Access Memory o Memoria de Acceso Aleatorio): Almacén temporal para los datos que utiliza el microprocesador.
- Tartera Madre: esta es la placa base, se conectan todos los componente internos y externos del CPU.
- Tarjeta de Video: envía al monitor las señales que se requieren para expedir en la pantalla los resultados obtenidos mediante el trabajo del procesador.
- Unidades Ópticas: según sus tipos, sirven para reproducción o grabación de discos compactos o discos DVD.
- Unidad de Disquetes: todavía son instaladas, almacenan datos de 1.5 mb.
- Discos Duro: es el principal medio de almacenamiento permanente de las computadoras, desde el sistema operativo, programas y archivos del usuario.
- Tarjeta de Red: permite la comunicación entre computadoras, para compartir recursos archivos.
- Modem Modulador-demodulador: dispositivo de comunicación para enlazarse a Internet, por medio de línea telefónica.
- Tarjeta madre :tipo todo en uno si su tarjeta es de estas características o tipo , debe incluir sonido ,video ,red, moden , puertos USB , interfaz SATA , velocidad de bus frontal se refiere a la máxima de comunicación entre el microprocesador y su memoria , ranuras de memorias RAM .

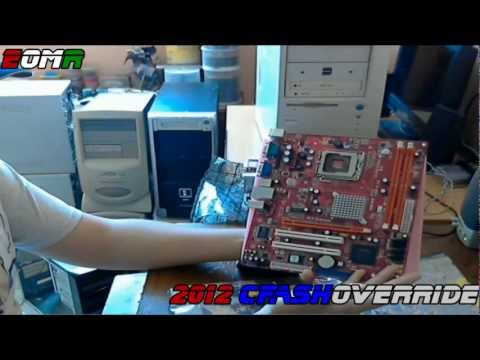

Una tarjeta madre es la central o primaria tarjeta de circuito de un sistema de computo u otro sistema electrónico complejo. Una computadora típica con el microprocesador, memoria principal, y otros componentes básicos de la tarjeta madre. Otros componentes de la computadora tal como almacenamiento externo, circuitos de control para video y sonido, y dispositivos periféricos son unidos a la tarjeta madre vía conectores o cables de alguna clase.
La tarjeta madre es el componente principal de un computador personal. Es el componente que integra a todos los demás. Escoger la correcta puede ser difícil ya que existen miles. Estos son los elementos que se deben considerar:
Este es el cerebro del computador. Dependiendo del tipo de procesador y su velocidad se obtendrá un mejor o peor rendimiento. Hoy en día existen varias marcas y tipos, de los cuales intentaré darles una idea de sus características principales.
Las familias (tipos) de procesadores compatibles con el PC de IBM usan procesadores x86. Esto quiere decir que hay procesadores 286, 386, 486, 586 y 686. Ahora, a Intel se le ocurrió que su procesador 586 no se llamaría así sino "Pentium", por razones de mercadeo.
Existen, hoy en día tres marcas de procesadores: AMD, Cyrix e Intel. Intel tiene varios como son Pentium, Pentium MMX, Pentium Pro y Pentium II. AMD tiene el AMD586, K5 y el K6. Cyrix tiene el 586, el 686, el 686MX y el 686MXi. Los 586 ya están totalmente obsoletos y no se deben considerar siquiera. La velocidad de los procesadores se mide en Megahertz (MHz=Millones de ciclos por segundo). Así que un Pentium es de 166Mhz o de 200Mhz, etc. Este parametro indica el número de ciclos de instrucciones que el procesador realiza por segundo, pero sólo sirve para compararlo con procesadores del mismo tipo. Por ejemplo, un 586 de 133Mhz no es más rápido que un Pentium de 100Mhz. Ahora, este tema es bastante complicado y de gran controversia ya que el rendimiento no depende sólo del procesador sino de otros componentes y para que se utiliza el procesador. Los expertos requieren entonces de programas que midan el rendimiento, pero aun así cada programa entrega sus propios números. Cometeré un pequeño pecado para ayudar a descomplicarlos a ustedes y trataré de hacer un regla de mano para la velocidad de los procesadores. No incluyo algunos como el Pentium Pro por ser un procesador cuyo mercado no es el del hogar.
Cabe anotar que los procesadores de Intel son más caros y tienen un unidad de punto flotante (FPU) más robusta que AMD y Cyrix. Esto hace que Intel tenga procesadores que funcionen mejor en 3D (Tercera dimension), AutoCAD, juegos y todo tipo de programas que utilizan esta característica. Para programas de oficina como Word, Wordperfect, etc AMD y Cyrix funcionan muy bien.
Pentium-75 ; 5x86-100 (Cyrix y AMD)
AMD 5x86-133
Pentium-90
AMD K5 P100
Pentium-100
Cyrix 686-100 (PR-120)
Pentium-120
Cyrix 686-120 (PR-133) ; AMD K5 P133
Pentium-133
Cyrix 686-133 (PR-150) ; AMD K5 P150
Pentium-150
Pentium-166
Cyrix 686-166 (PR-200)
Pentium-200
Cyrix 686MX (PR-200)
Pentium-166 MMX
Pentium-200 MMX
Cyrix 686MX (PR-233)
AMD K6-233
Pentium II-233
Cyrix 686MX (PR-266); AMD K6-266
Pentium II-266
Pentium II-300
Pentium II-333 (Deschutes)
Pentium II-350
Pentium II-400
etc.
AMD 5x86-133
Pentium-90
AMD K5 P100
Pentium-100
Cyrix 686-100 (PR-120)
Pentium-120
Cyrix 686-120 (PR-133) ; AMD K5 P133
Pentium-133
Cyrix 686-133 (PR-150) ; AMD K5 P150
Pentium-150
Pentium-166
Cyrix 686-166 (PR-200)
Pentium-200
Cyrix 686MX (PR-200)
Pentium-166 MMX
Pentium-200 MMX
Cyrix 686MX (PR-233)
AMD K6-233
Pentium II-233
Cyrix 686MX (PR-266); AMD K6-266
Pentium II-266
Pentium II-300
Pentium II-333 (Deschutes)
Pentium II-350
Pentium II-400
etc.
La memoria cache forma parte de la tarjeta madre y del procesador (Hay dos tipos) y se utiliza para acceder rápidamente a la información que utiliza el procesador. Existen cache primario (L1) y cache secundario (L2). El cache primario esta definido por el procesador y no lo podemos quitar o poner. En cambio el cache secundario se puede añadir a la tarjeta madre. La regla de mano es que si se tienen 8 Megabytes (Mb) dememoria RAM se debe tener 128 Kilobytes (Kb) de cache. Si se tiene 16 Mb son 256 Kb y si se tiene 32 Mb son 512 Kb. Parece que en adelante no se observa mucha mejoría al ir aumentando el tamaño del cache. Los Pentium II tienen el cache secundario incluido en el procesador y este es normalmente de 512 Kb.
Bueno. Ya que definimos el tipo de procesador según su precio y rendimiento debemos buscar ciertas características de la tarjeta madre. Cada procesador tiene el tipo de tarjeta madre que le sirve (Aunque algunos comparten el mismo tipo) por lo que esto define mas o menos la tarjeta madre que usaremos. Hoy en día las tarjetas madres traen incorporados los puertos seriales (Ratón, Scanner, etc ), los paralelos (Impresora) y la entrada de teclado, así que por eso no debemos preocuparnos.
El bus (El que envia la información entre las partes del computador) de casi todos los computadores que vienen hoy en día es PCI, EISA y los nuevos estándares: AGP para tarjetas de video y el Universal Serial Bus USB (Bus serial universal) para conexion con componenetes externos al PC. AGP, PCI y EISA son los tres tipos de ranuras compatibles con las tarjetas de hoy en día.
Un dato importante es que si se le va a colocar un Disco Duro SCSI (Más rápido y caro que el IDE) se debe tener un puerto de este tipo, y el estándar es IDE. Las velocidades que se han obtenido hoy en dia para algunos discos duros EIDE (IDE Mejorado) igualan a las obtenidas por el SCSI, por lo que no vale la pena complicarse ya que estos son más difíciles de configurar.
Otro dato importante sobre la tarjeta madre es la cantidad y tipo de ranuras que tiene para las tarjetas de expansión y para la memoria RAM. Es importante que traiga las ranuras estandar de expansión EISA, PCI y de pronto AGP, y mientras más mejor. Para la memoria RAM, es importante que traiga varias y que estas concuerden con el tipo de memoria que se vaya a comprar. Profundizaré sobre la memoria posteriormente.
Se debe tener en cuenta que la tarjeta madre traiga un BIOS (Configuración del sistema) que sea "Flash BIOS". Esto permite que sea actualizable por medio de un programa especial. Esto quiere decir que se puede actualizar la configuración de la tarjeta madre para aceptar nuevos tipos de procesador, partes, etc.
El resto son datos técnicos, lo más probable es que compremos el procesador y la tarjeta madre en un solo paquete y asi nos evitamos mucho de esto.
Una tarjeta madre es una tarjeta de circuito impreso usada en una computadora personal. Esta es también conocida como la tarjeta principal. El termino "tarjeta principal" es también usado para la tarjeta de circuito principal en otros dispositivos electrónicos. El resto de este artículo discute la muy llamada "PC compatible IBM" tarjeta madre.
Como cualquier otro sistema de computo, toda la circuitería básica y componentes requeridos para una PC para funcionar se monta cualquiera directamente en la tarjeta madre o en una tarjeta de expansión enchufada en una ranura de expansión de la tarjeta madre. Una tarjeta madre de PC permite la unión de la CPU, tarjeta de gráficos, tarjeta de sonido, controlador de IDE/ATA/Serial ATA de disco duro, memoria (RAM), y caso todos los otros dispositivos en un sistema de computo. Contiene el chipset, que controla el funcionamiento de el CPU, las ranuras de expansión PCI, ISA y AGP, y (usualmente) los controladores de IDE/ATA también. La mayoría de los dispositivos que pueden unirse a una tarjeta madre son unidos via uno o mas ranuras de expansión o enchufes.
Hay diferentes ranunas de expansion y enchufes para CPUs según cual CPU necesites para usar, es importantes que la tarjeta madre tenga el enchufe correcto para la CPU. El enchufe A es usado para los procesadores AMD Athlon y Duron, el enchufe A es para procesadores AMD Athlon viejos, el enchufe 478 es para los procesadores Pentium 4 Northwood, enchufe 423 es usado para procesadores Intel Pentium 4, enchufe 370 es para procesadores Intel Pentium III y Celeron, ranura 1/ranura 2 es para procesadores viejos Intel Pentium II/III y Celeron, enchufe 7 es para procesadores Intel Petium y Pentium MMX, Super7 (enchufe 7 con una velocidad de bus de 100MHz) es para procesadores AMD K6, K6-2 y K6-3, y enchufe 8 es para Pentium Pro. Los enchufes más nuevos con tres números dígitos es llamado después del numero de pins que contiene. Los viejos son simplemente llamados después de su orden de invención
Hay usualmente un numero de ranuras de tarjeta de expansión para permitir dispositivos periféricos y tarjetas para ser insertadas. Cada ranura es compatible con una o mas estandares bus de industria. Comúnmente buses disponibles incluyen: ISA (Industry Standard Architecture), EISA (extended ISA), MCA (Micro Channel Architecture), VESA (Video Electronic Standards Association), PCI (Peripheral Component Interconnect), y AGP (Advanced Graphics Port).
ISA era el bus original para conectar tarjetas a una PC; a pesar de limitaciones significantes de desempeño este no fue remplazado por el mas avanzado pero incompatible MCA (la solución propietaria de IBM la cual apareció en esta serie PS/2 de empresas de computadoras y un puñado de otros fabricantes) o la igualmente avanzada y retrograda compatible bus EISA, pero perduro como un estándar en PCs nuevas hasta el fin de el siglo XX, ayudada primero por el breve dominio de la extensión VESA durante el reinado de el 486, y entonces por la necesidad de acomodar el largo numero de tarjetas periféricas ISA existentes. El mas reciente bus PCI es el estándar de la industria actual, el cual inicialmente era un suplemento de alta velocidad a ISA por periféricos de alto ancho de banda (notables tarjetas gráficas, tarjetas de red, y adaptadores host SCSI), y gradualmente reemplazo ISA como un propósito general. Una ranura de AGP es una alta velocidad, puerto de único propósito diseñado solo para conectar tarjetas gráficas de desempeño alto (el cual produce salida de video) a la PC.
Como para 1999 una tarjeta madre típica podría haber tenido una ranura AGP, cuatro ranuras PCI, y una o dos ranuras ISA; Puesto que cerca del 2002 las ultimas ranuras ISA en nuevas tarjetas se han reemplazado con ranuras PCI extras. Algunos de los otros dispositivos encontrados en una típica PC usados para ser instalados en tarjetas de expansión el cual estas mismas fueron insertados dentro de ranuras de expansión de las PCs: El controlador IDE (para accesar a discos duros IDE), puertos serial (puertos COM), puertos paralelos (puertos de impresora). Cerca 1994, mas de esos dispositivos tienen usualmente siendo integrados dentro la tarjeta madre (el cual libera algunas ranuras de expansión).
Como el 2001 mas PCs también soportan conexiones el bus serial universal [Universal Serial Bus (USB)]; otra vez, el soporte USB es usualmente integrado dentro de la tarjeta madre. Una tarjeta Ethernet es también comúnmente integrada dentro de las tarjetas madres, aunque no como comúnmente como los otros dispositivos mencionados.
La tarjeta madre se encaja dentro un gabinete de computadora con tornillos. Hay muchos "Factores de Forma" [Form Factors], o tamaños de tarjeta madre, así si tu estas planeando comprar una nueva, asegurese que se encajara las especificaciones para el gabinete que usted tiene.
- XT (8.5" x 11") - obsoleto - vease arquitectura bus XT
- AT (12" x 11"-13") - obsoleto - vease arquitectura bus AT
- Baby-AT (8.5" x 10"-13")
- ATX (Intel 1996; 12" x 9.6" ó 305 mm x 244 mm)
- Mini-ATX (11.2" x 8.2" ó 284 mm by 208 mm)
- Micro-ATX (1996; 9.6? x 9.6? ó 244 mm x 244 mm) - menos ranuras que la ATX, asi que puede usar mas pequeño PSU
- LPX (9" x 11"-13") - en linea ligera menudeo PCs
- Mini-LPX (8"-9" x 10"-11") - en line ligera de PCs
- NLX (Intel; 8" x 10" a 9" x 13.6") - pronto; requiere agregar tarjeta riser
- FlexATX (1999; 9.6? x 9.6? ó 244 x 244 mm max.) - puede ser mas pequeño que ATX
- Mini-ITX (VIA Technologies 2003; 170mm x 170mm max.; 100W max.)
A continuacion se encuentra la lista de todas las Mainboard que ha salido al mercado, son su respectiva fecha, y de que tipo son:
